همه چیز در مورد سه نظام میکروموتور

مقدمه:

سه نظام میکروموتور یکی از مهم‌ترین قطعات در سوهان برقی است که نقش اصلی در نگهداری و چرخش دقیق فرز را بر عهده دارد. این قطعه کوچک اما بسیار حساس، داخل هندپیس قرار می‌گیرد و باعث می‌شود فرز بدون لرزش و تاب، با سرعت بالا و به‌صورت یکنواخت بچرخد.

عملکرد صحیح سه نظام تأثیر مستقیمی بر کیفیت کار، دقت در ظریف‌کاری و حتی عمر مفید هندپیس دارد. در صورتی که سه نظام دچار فرسودگی یا آسیب شود، فرز به‌صورت ناصاف می‌چرخد و این موضوع می‌تواند باعث ایجاد لرزش، صدای غیرعادی و کاهش کیفیت کار شود.

به همین دلیل شناخت این قطعه، علائم خرابی آن و نحوه نگهداری صحیح، برای هر کسی که از سوهان برقی استفاده می‌کند ضروری است. در این مقاله قصد داریم به‌صورت کامل به معرفی سه نظام میکروموتور، وظایف آن، نشانه‌های خرابی و نکات مهم در انتخاب و نگهداری آن بپردازیم.

⸻

سه نظام میکروموتور چیست و چه کاری انجام می‌دهد؟

سه نظام (که در ایران به آن کولت، چاک یا سه‌نظام هم گفته می‌شود) یک مکانیزم انبساطی-انقباضی است که با فشار دادن یا پیچاندن پیچ یا اهرم هندپیس، باز و بسته می‌شود. داخل آن شکاف‌های طولی دارد که اجازه می‌دهد هنگام بستن، به دور ساقه فرز (معمولاً سایز استاندارد ۲.۳۵ میلی‌متر) جمع شود و آن را کاملاً ثابت و هم‌محور نگه دارد.

سه نظام به‌صورت مستقیم روی کیفیت کار با سوهان برقی تأثیر می‌گذارد. اگر این قطعه سالم و دقیق باشد، فرز به‌صورت یکنواخت و بدون لرزش می‌چرخد و نتیجه کار تمیز و حرفه‌ای خواهد بود.

⸻

ویژگی‌های کلیدی سه نظام میکروموتور:

•  جنس: استیل ضدزنگ با کیفیت بالا (برای دوام و مقاومت در برابر خوردگی)

•  سایز استاندارد: ۲.۳۵ میلی‌متر (مناسب اکثر فرزهای لابراتواری، طلاسازی، ناخن و پروتز دندان)

•  سازگاری: با برندهای معروف مانند ماراتون، استرانگ، میکرونکس و اکثر هندپیس‌های چینی/کره‌ای

•  کاربرد اصلی: لابراتوار دندانسازی (پروتز ثابت و متحرک)، طلاسازی و جواهرسازی، کاشت ناخن، مدل‌سازی، تراشکاری ظریف

⸻

وظیفه سه نظام در میکروموتور:

          •        نگهداری محکم فرز داخل هندپیس

          •        جلوگیری از لرزش و تاب خوردن فرز

          •        انتقال دقیق چرخش موتور به فرز

          •        افزایش دقت و کیفیت کار در مانیکور و پدیکور

⸻

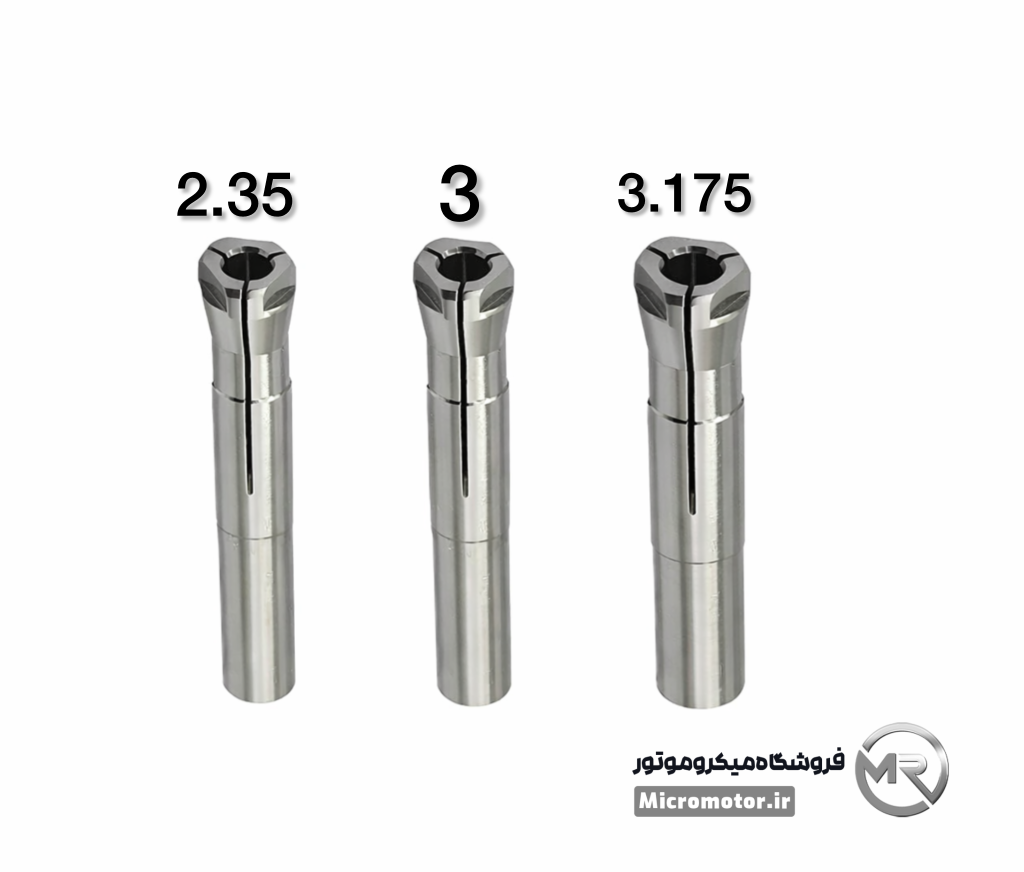

سایزهای رایج سه نظام

          •        2.35 میلی‌متر: رایج‌ترین سایز در سوهان‌های برقی ناخن و میکروموتورهای مانیکور و پدیکور

          •        3.0 میلی‌متر: مورد استفاده در برخی دستگاه‌های صنعتی یا خاص

          •        3.175 میلی‌متر: مناسب دستگاه‌هایی با استاندارد متفاوت یا کاربردهای تخصصی

هر سه نظام به‌گونه‌ای طراحی شده که فرز را به‌صورت دقیق و محکم نگه دارد تا چرخش بدون لرزش و با دقت بالا انجام شود. استفاده از سایز نامناسب می‌تواند باعث تاب خوردن فرز، کاهش کیفیت کار و حتی آسیب به هندپیس شود.

بنابراین هنگام تعویض سه نظام یا انتخاب فرز، حتماً به قطر شفت فرز و سایز سه نظام دستگاه خود توجه کنید تا بهترین عملکرد را داشته باشید

⸻

ویژگی‌های کلیدی یک سه نظام باکیفیت

•  دقت هم‌محوری بسیار بالا (Runout پایین)
بهترین سه نظام‌ها ران‌آوت (عدم هم‌محوری) کمتر از ۰٫۰۱ میلی‌متر (۱۰ میکرون) یا حتی ۵ میکرون دارند.


سه نظام‌های معمولی و ارزان ممکن است ۰٫۰۳ تا ۰٫۰۵ میلی‌متر ران‌آوت داشته باشند که در سرعت بالای ۳۰٬۰۰۰–۵۰٬۰۰۰ دور باعث تاب و لرزش شدید می‌شود.


→ نشانه کیفیت: ران‌آوت ≤ ۰٫۰۱ میلی‌متر

(ترجیحاً ≤ ۰٫۰۰۵–۰٫۰۰۸ میلی‌متر)

•  جنس مرغوب و سخت‌کاری مناسب
ساخته‌شده از فولاد ضدزنگ با کیفیت بالا

(معمولاً Stainless Steel ۴۲۰ یا ۴۴۰C یا

آلیاژهای ابزار دقیق) با سخت‌کاری سطحی (Heat-treated / Hardened)
این ویژگی باعث مقاومت در برابر سایش، خوردگی و تغییر شکل تحت فشار و حرارت می‌شود.

•  تلرانس دقیق داخلی (اندازه دهانه)
دهانه داخلی دقیق برای سایز استاندارد ۲٫۳۵ میلی‌متر (یا ۳٫۰ / ۳٫۱۷۵ میلی‌متر در برخی مدل‌ها)
تلرانس تنگ (Tight tolerance) که فرز را بدون لقی نگه دارد اما بدون فشار بیش از حد آسیب بزند.

•  قدرت گیره‌کنندگی یکنواخت و قوی
نیروی گیره (Clamping force) بالا و یکنواخت در تمام جهات (به لطف شکاف‌های طولی دقیق)
جلوگیری از لغزش یا پریدن فرز حتی در فشار جانبی یا کارهای سنگین.

•  دوام و عمر طولانی
توانایی تحمل ده‌ها هزار بار باز و بسته شدن بدون شل شدن یا از دست دادن دقت
مقاومت خوب در برابر گرد و غبار گچ، رزین، فلز

و ذرات ریز (البته با تمیزکاری منظم)

•  سازگاری کامل با هندپیس
طراحی دقیق برای مدل‌های معروف مانند:

          •  Strong (102L, 105L, 106, 107 و غیره)

          •  Marathon (N7, N3, Champion و غیره)

          •  سایر برندهای کره‌ای/چینی مشابه
بدون لقی در اتصال به شفت هندپیس

•  سطح صاف و پرداخت عالی
بدون خط و خش، بدون لبه تیز داخلی، بدون ناهمواری که باعث آسیب به ساقه فرز شود.

⸻

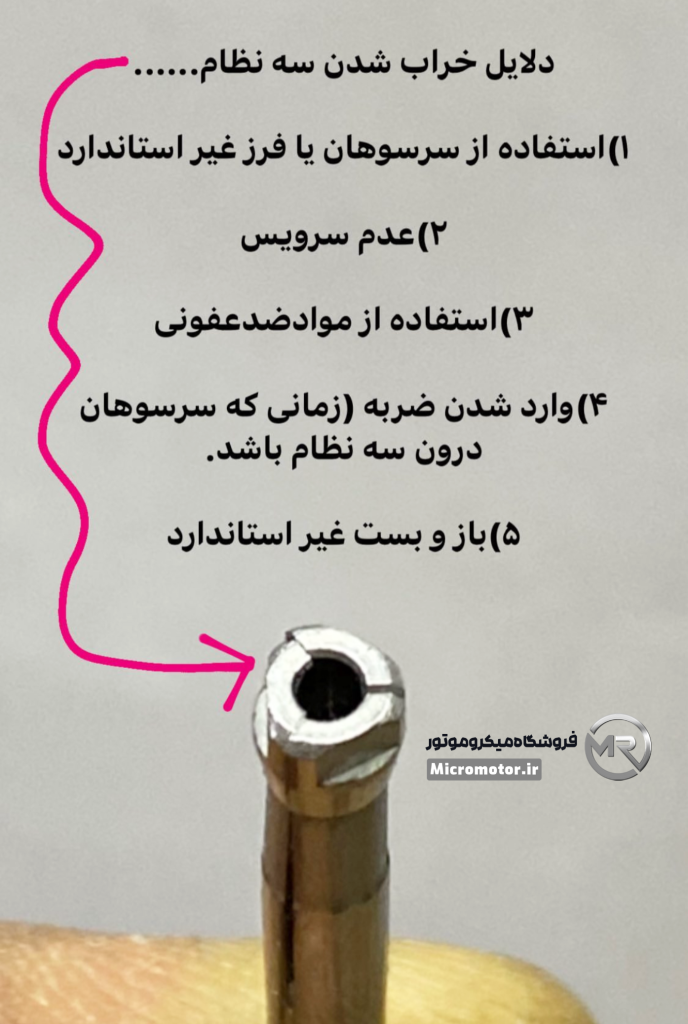

عوامل شایع خرابی سه نظام (به ترتیب شیوع تقریبی)

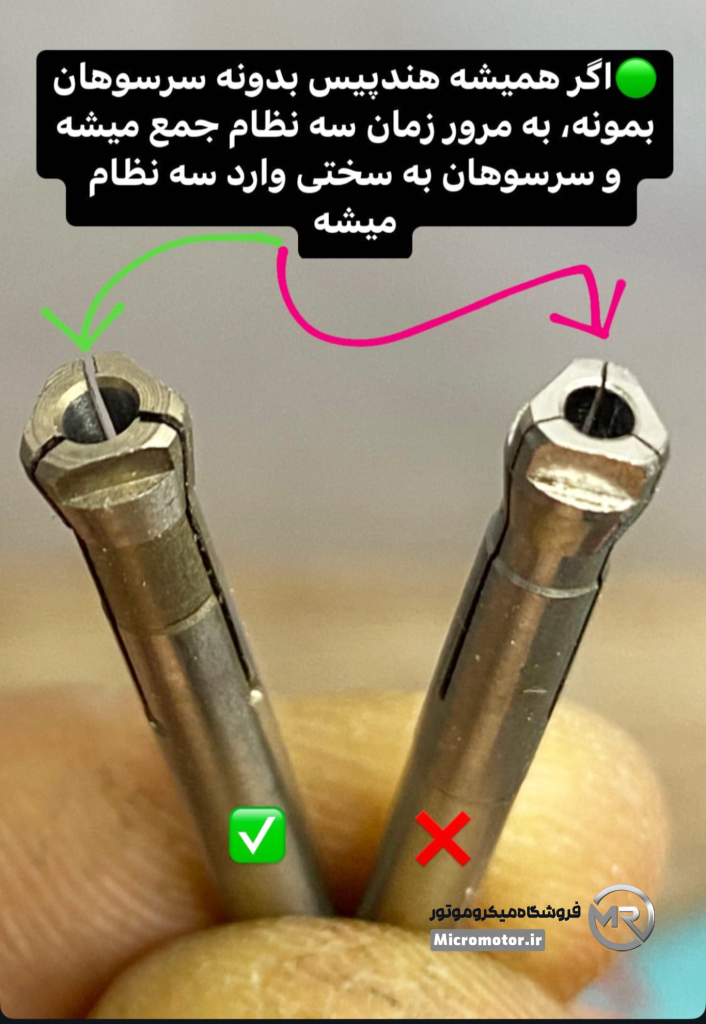

1.  روشن کردن هندپیس بدون قرار دادن فرز داخل سه نظام (شایع‌ترین و مخرب‌ترین اشتباه)
وقتی سه نظام خالی است و هندپیس را روشن می‌کنید یا حتی فقط سه نظام را می‌بندید، شکاف‌های سه نظام به هم فشرده می‌شوند و دفرمه، له یا ترک‌خورده می‌شوند.
→ نتیجه: ران‌آوت شدید، لرزش و عدم گیره‌کنندگی درست.

2.  بستن سه نظام بدون فرز یا بستن بیش از حد محکم
بستن سه نظام روی هوا (بدون ابزار داخل آن) باعث خرد شدن لبه‌های داخلی شکاف‌ها می‌شود.
حتی بستن خیلی سفت با فرز داخل هم می‌تواند باعث تغییر شکل دائمی شود.

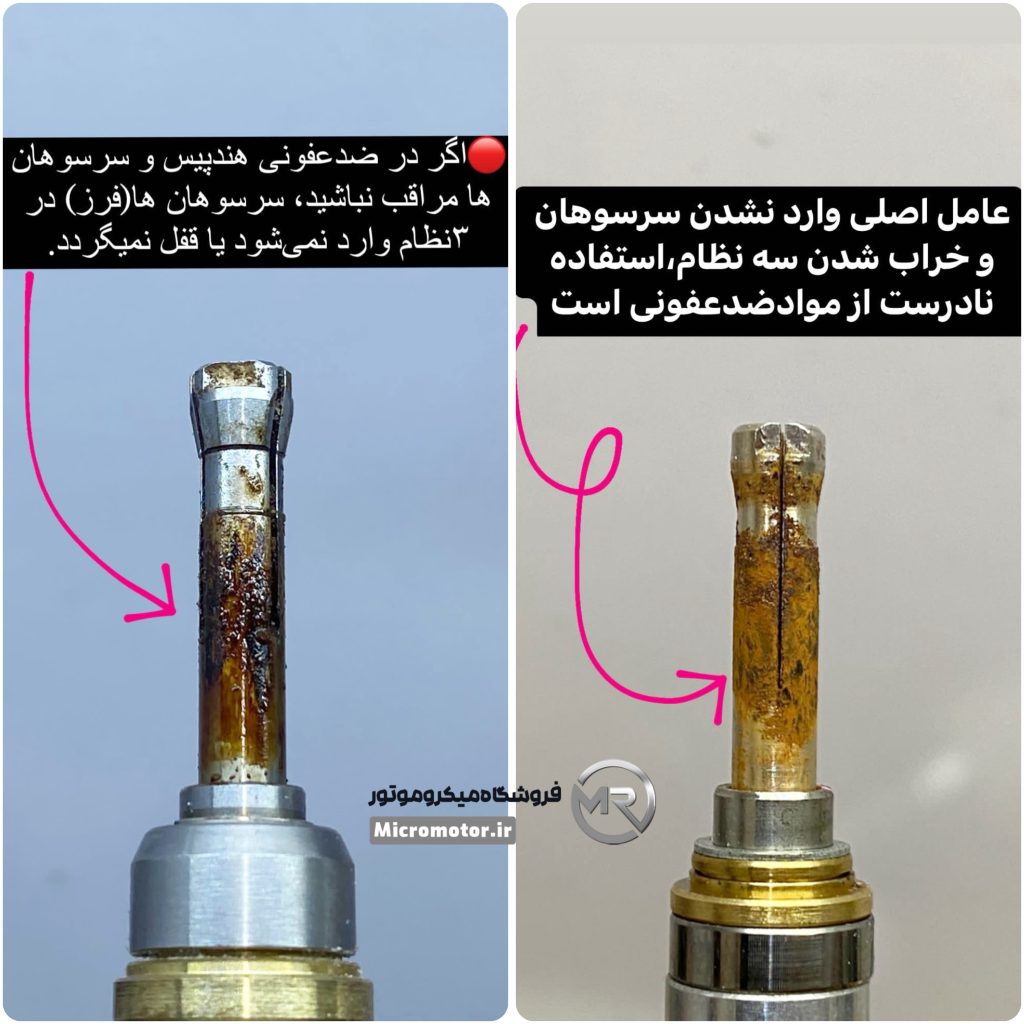

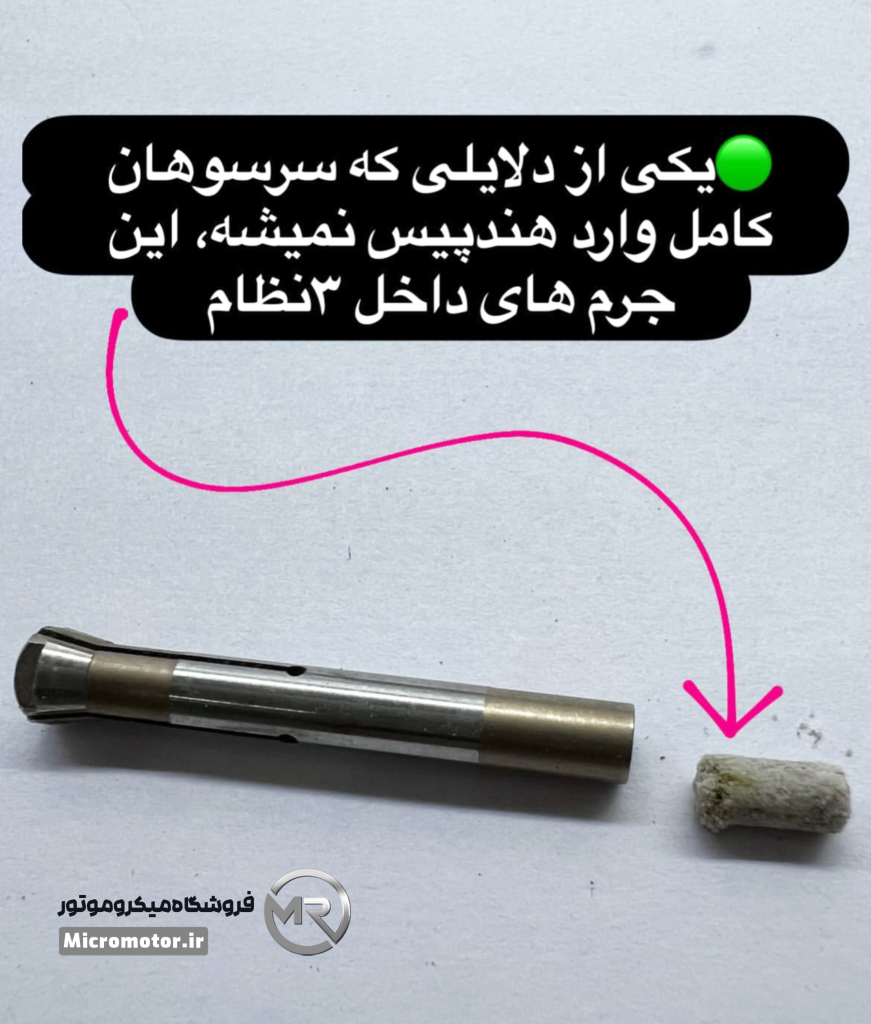

3.  ورود ذرات ریز و آلودگی (گچ، رزین، گرد فلز، گرد و غبار)
پودر گچ دندانسازی، ذرات رزین یا فلز داخل شکاف‌های سه نظام می‌نشیند و باعث چسبندگی، ضخیم شدن یا سایش داخلی می‌شود.
→ نتیجه: فرز تا ته نمی‌رود، لقی ایجاد می‌شود یا سه نظام گیر می‌کند.

4.  استفاده از فرز خم‌شده، آسیب‌دیده یا سایز نامناسب
فرز خم یا سایز غیراستاندارد (مثلاً ۲٫۳۴ به جای ۲٫۳۵ دقیق) باعث فشار نامتقارن و سایش یک‌طرفه سه نظام می‌شود.

5.  فشار جانبی زیاد (Side Load) هنگام کار
اعمال نیروی زیاد از بغل به جای فشار محوری هنگام تراش، باعث خم شدن یا لرزش بیش از حد سه نظام و در نهایت تغییر شکل آن می‌شود.

6.  عدم تمیزکاری و نگهداری منظم
بدون تمیز کردن هفتگی با هوای فشرده یا برس نرم، آلودگی انباشته شده و باعث سایش و خوردگی می‌شود.

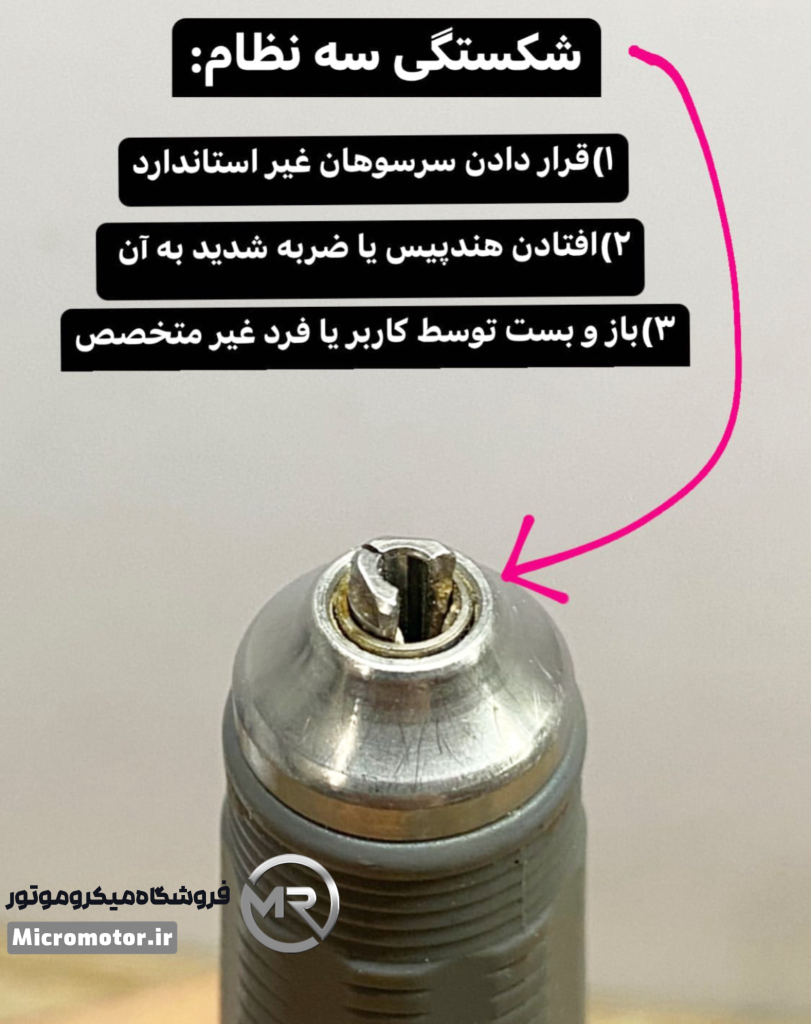

7.  ضربه، افتادن هندپیس یا فشار مکانیکی خارجی
افتادن هندپیس روی میز (حتی از ارتفاع کم) یا ضربه به نوک آن، می‌تواند سه نظام را کج یا شکسته کند.

8.  فرسودگی طبیعی پس از استفاده طولانی
پس از ۱–۳ سال کار سنگین (بسته به کیفیت سه نظام و ساعات کار)، شکاف‌ها شل شده، دقت گیره‌کنندگی کم می‌شود و ران‌آوت افزایش می‌یابد.

9.  گرمای بیش از حد یا شرایط محیطی نامناسب (کمتر شایع در میکروموتورهای لابراتواری)
در برخی موارد گرمای زیاد (مثلاً از اصطکاک داخلی) یا رطوبت/خوردگی می‌تواند کمک کند.

⸻

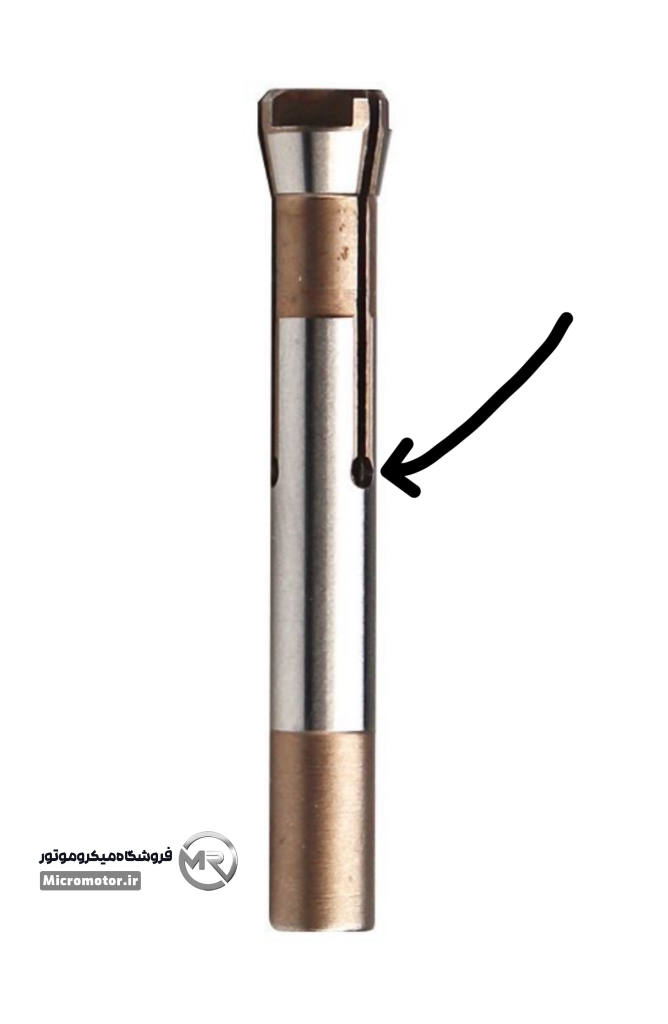

علت و عملکرد اصلی این سوراخ

این سوراخ سوراخ تخلیه هوا / تعادل فشار / خروج هوا (Air Vent / Pressure Relief Hole / Ventilation Hole) نامیده می‌شود و کاربردهای زیر را دارد:

1.  تخلیه هوای فشرده‌شده هنگام بستن سه نظام
وقتی سه نظام را می‌بندید (با چرخاندن پیچ یا اهرم کلاجی)، شکاف‌های طولی سه نظام فشرده می‌شوند و حجم داخلی سه نظام (محل قرارگیری ساقه فرز) کمی کوچک می‌شود.
هوا داخل این فضا فشرده می‌شود و اگر راه خروج نداشته باشد، مقاومت ایجاد می‌کند یا حتی باعث می‌شود فرز تا ته ننشیند.
→ سوراخ کوچک اجازه می‌دهد هوای اضافی سریع خارج شود → فرز راحت‌تر و عمیق‌تر (تا انتها) وارد می‌شود و گیره‌کنندگی بهتر و یکنواخت‌تری ایجاد می‌کند.

2.  جلوگیری از ایجاد خلأ (Vacuum Effect) هنگام باز کردن سه نظام
وقتی سه نظام را باز می‌کنید، شکاف‌ها باز می‌شوند و حجم داخلی افزایش پیدا می‌کند. اگر هوا نتواند سریع وارد شود، خلأ نسبی ایجاد می‌شود و فرز به سختی بیرون می‌آید یا حتی گیر می‌کند.
→ سوراخ هوا اجازه ورود سریع هوا را می‌دهد → تعویض فرز سریع‌تر و بدون آسیب به سه نظام یا ساقه فرز انجام می‌شود.

3.  کمک به خروج ذرات ریز و جلوگیری از انسداد
در کار با گچ، رزین، فلز یا گرد و غبار، ذرات ریز ممکن است داخل سه نظام بروند.
این سوراخ کوچک کمک می‌کند هنگام باز و بسته شدن، کمی هوا جریان پیدا کند و ذرات راحت‌تر خارج شوند (هرچند جایگزین تمیزکاری منظم نیست).

آیا این سوراخ نشانه کیفیت بالاتر است؟

بله، تا حد زیادی نشانه کیفیت خوب و طراحی دقیق است.

•  سه نظام‌های ارزان و خیلی ساده (به خصوص مدل‌های قدیمی یا بی‌کیفیت چینی پایین‌رده) اغلب بدون این سوراخ هستند یا سوراخ خیلی کوچک/نامناسب دارند → باعث می‌شود:

          •  فرز سخت تا ته برود

          •  هنگام تعویض، فرز گیر کند یا پرش کند

          •  گیره‌کنندگی ناهموار شود

          •  ران‌آوت (عدم هم‌محوری) زودتر افزایش یابد

•  سه نظام‌های باکیفیت (مانند اورجینال کره‌ای Strong/Marathon یا معادل‌های خوب تایوانی/چینی تست‌شده) تقریباً همیشه این سوراخ تخلیه هوا را دارند.
این ویژگی کوچک نشان‌دهنده توجه به جزئیات طراحی، تست‌های دقیق و هدف عملکرد روان‌تر و عمر بیشتر است.

توضیح کامل مکانیزم و تأثیر آن بر آسانی باز و بسته شدن

1.  هنگام بستن سه نظام (فیکس کردن فرز):

          •  وقتی سه نظام را می‌بندید، شکاف‌های طولی آن فشرده می‌شوند و حجم فضای داخلی (جایی که ساقه فرز قرار می‌گیرد) کمی کاهش پیدا می‌کند.

          •  هوا داخل این فضا فشرده می‌شود. اگر هیچ راه خروجی نداشته باشد، این هوای فشرده مثل یک بالشتک هوا عمل می‌کند و مقاومت ایجاد می‌کند → فرز سخت‌تر تا ته می‌نشیند و نیاز به فشار بیشتری دارید.

          •  سوراخ کوچک اجازه می‌دهد هوای اضافی سریع و آسان خارج شود → فرز بدون مقاومت زیاد و با فشار کم تا انتها (تا جایی که به پشت سه نظام بخورد) وارد می‌شود.

          •  نتیجه: بستن سه نظام راحت‌تر، سریع‌تر و بدون نیاز به زور زیاد می‌شود. این کار هم عمر سه نظام را افزایش می‌دهد (چون فشار نامتعادل کمتری به شکاف‌ها وارد می‌شود) و هم گیره‌کنندگی یکنواخت‌تری ایجاد می‌کند.

2.  هنگام باز کردن سه نظام (خارج کردن فرز):

          •  وقتی سه نظام را باز می‌کنید، شکاف‌ها باز می‌شوند و حجم داخلی افزایش پیدا می‌کند.

          •  اگر هوا نتواند سریع وارد شود، خلأ نسبی (Vacuum effect) ایجاد می‌شود → فرز به دیواره سه نظام می‌چسبد و سخت بیرون می‌آید (گاهی نیاز به ضربه یا کشیدن شدید دارید که ممکن است به ساقه فرز یا سه نظام آسیب بزند).

          •  سوراخ هوا اجازه می‌دهد هوا فوری و آزادانه وارد شود → خلأ شکسته می‌شود و فرز روان و بدون گیر کردن بیرون می‌آید.

          •  نتیجه: تعویض فرز بسیار سریع‌تر و آسان‌تر می‌شود، بدون خطر آسیب به ابزار یا سه نظام.

⸻

روش نگهداری صحیح از سه نظام (کولت) میکروموتور

 (هندپیس سوهان برقی لابراتواری، دندانسازی، طلاسازی، کاشت ناخن و غیره) بسیار ساده است اما اگر رعایت شود، عمر سه نظام را ۲–۳ برابر می‌کند، ران‌آوت (تاب) را به حداقل می‌رساند و از لرزش، لغزش فرز و تعمیرات گران جلوگیری می‌کند.

نکات طلایی نگهداری روزانه و هفتگی (مهم‌ترین‌ها)

1.  همیشه با فرز داخل سه نظام خاموش کنید و نگهداری کنید

          •  قانون طلایی شماره ۱: هیچ‌وقت هندپیس را بدون فرز داخل سه نظام روشن نکنید، نبندید یا طولانی‌مدت خالی نگذارید.

          •  حتی اگر کار تمام شده، یک فرز قدیمی (یا همان فرز کار) را تا ته داخل کنید و سه نظام را ببندید.

          •  دلیل: بستن سه نظام روی هوا باعث له شدن، ترک خوردن یا تغییر شکل شکاف‌ها می‌شود → ران‌آوت شدید و لرزش دائمی.

2.  فرز را همیشه تا ته (تا برخورد به پشت) وارد کنید

          •  فرز باید کاملاً بنشیند (تا جایی که دیگر جلو نرود).

          •  اگر نیمه‌کار بگذارید، فشار نامتعادل وارد می‌شود و سه نظام کج یا آسیب می‌بیند.

3.  تمیزکاری منظم (در زمان سرویس دوره ای هندپیس انجام می گردد)

          •  سه نظام را باز کنید (فرز را خارج کنید).

          •  با هوای فشرده کم‌فشار (نه خیلی قوی که آسیب بزند) داخل شکاف‌ها و سوراخ تهویه را تمیز کنید.

          •  اگر هوای فشرده ندارید: از برس نرم کوچک یا هوای دهان (با احتیاط) استفاده کنید.

          •  ذرات گچ، رزین، فلز یا گرد و غبار را کامل خارج کنید – این ذرات اصلی‌ترین عامل سایش و گیر کردن هستند.

4.  باز و بسته کردن صحیح و بدون زور

          •  فرز را بدون فشار زیاد وارد کنید.

          •  سه نظام را محکم ببندید اما بیش از حد سفت نکنید (معمولاً ۱/۴ تا ۱/۲ دور اضافی بعد از محکم شدن کافی است).

          •  برای باز کردن: آرام بچرخانید تا خلأ شکسته شود (سوراخ تهویه اینجا کمک می‌کند).

5.  استفاده از فرز سالم و استاندارد

          •  فقط فرز با سایز دقیق ۲٫۳۵ میلی‌متر (یا سایز سازگار) استفاده کنید.

          •  فرز خم‌شده، زنگ‌زده یا آسیب‌دیده را فوراً دور بیندازید – باعث فشار نامتقارن و خرابی سه نظام می‌شود.

6.  اجتناب از فشار جانبی زیاد (Side Load)

          •  هنگام تراش، فقط فشار محوری (از جلو) وارد کنید.

          •  فشار از بغل باعث خم شدن یا سایش یک‌طرفه سه نظام می‌شود.

7.  نگهداری در محیط مناسب

          •  هندپیس را در جای خشک، خنک (۰ تا ۴۰ درجه) و دور از رطوبت، گرد و غبار و مواد شیمیایی نگه دارید.

          •  روی سطح صاف بگذارید و از افتادن جلوگیری کنید.

⸻

در سایت Micromotor.ir سه نظام‌های باکیفیت با ران‌آوت پایین و تست‌شده موجود است.

اگر دستگاه‌تان علائم تاب دارد، تعویض سه نظام را به تعویق نیندازید – این کوچک‌ترین و ارزان‌ترین قطعه است، اما تأثیرش روی عمر کل هندپیس بسیار بزرگ!
