زغال (کربن براش) در میکروموتورها: راهنمای کامل و تخصصی برای تعمیرکاران و تکنسین‌ها

در دنیای تعمیرات دستگاه‌های میکروموتور (مانند سوهان برقی برای کاشت ناخن، لابراتوار دندانپزشکی، حکاکی و تعمیرات دقیق)، زغال یا کربن براش یکی از قطعات کلیدی است که اغلب نادیده گرفته می‌شود، اما نقش حیاتی در عملکرد موتور دارد. این مطلب آموزشی و تخصصی، بر اساس دانش فنی روز، به بررسی کامل زغال می‌پردازد تا تعمیرکاران بتوانند با آگاهی بیشتر، دستگاه‌ها را نگهداری و تعمیر کنند. اگر تکنسین هستید یا علاقه‌مند به تعمیر میکروموتورها، این راهنما برای شما مفید خواهد بود.

⸻

زغال چیست؟

زغال یا کربن براش (Carbon Brush) یک قطعه کوچک اما حیاتی در موتورهای DC (جریان مستقیم) است که جریان الکتریکی را از بخش ثابت (استاتور) به بخش چرخان (روتور) منتقل می‌کند. این انتقال از طریق تماس لغزشی با کالکتور (Commutator) انجام می‌شود. کالکتور یک سیلندر فلزی ‌شده است که جریان را به سیم‌پیچ‌های روتور هدایت می‌کند.

در میکروموتورها مانند سوهان برقی، زغال‌ها تحت فشار فنر قرار می‌گیرند تا همیشه با کالکتور در تماس باشند. این تماس باید بدون جرقه (spark-free) باشد تا موتور بدون مشکل کار کند. بدون زغال مناسب، موتور نمی‌تواند جریان را به درستی منتقل کند و ممکن است دچار افت سرعت، گرمای بیش از حد یا حتی سوختن شود.

⸻

وظیفه اصلی زغال

          •        انتقال جریان برق از قسمت ثابت موتور به قسمت چرخان

          •        حفظ تماس الکتریکی مداوم با کالکتور

          •        کمک به چرخش روان و یکنواخت موتور

در واقع، بدون زغال، جریان برق به روتور نمی‌رسد و موتور کار نخواهد کرد.

⸻

از چه جنسی ساخته می‌شود و چطور تهیه می‌شود؟

زغال‌ها عمدتاً از مواد کربنی ساخته می‌شوند که هدایت الکتریکی خوبی دارند و در برابر سایش مقاوم هستند. مواد اصلی عبارتند از:

•  کربن گرافیت (Carbon Graphite): ترکیبی از کربن و گرافیت طبیعی یا مصنوعی.

•  الکتروگرافیت (Electrographite): کربن خالص که در دمای بالا (بیش از ۲۰۰۰ درجه سانتی‌گراد) پردازش می‌شود تا ساختار کریستالی بهتری پیدا کند.

•  گرافیت فلزی (Metal Graphite): گرافیت مخلوط با فلزاتی مانند مس، نقره یا برنز برای افزایش هدایت.

•  رزین‌باند (Resin-Bonded): کربن با رزین‌های مقاوم برای کاربردهای سبک.

⸻

نحوه ساخت زغال(کربن براش):

فرآیند تولید شامل مخلوط کردن پودرهای کربنی با بایندرها (چسب‌ها مانند رزین یا قیر)، فشرده‌سازی تحت فشار بالا، پخت در کوره‌های حرارتی و سپس ماشین‌کاری برای اندازه دقیق است. برای انواع پیشرفته، فلزات پودری اضافه می‌شود تا خواص الکتریکی و مکانیکی بهبود یابد. این فرآیند صنعتی است و زغال‌های باکیفیت از شرکت‌هایی مانند Mersen، Schunk یا تامین‌کنندگان تخصصی میکروموتور تولید می‌شوند. در ایران، می‌توانید زغال‌های اورجینال را از فروشگاه‌های معتبر مانند micromotor.ir تهیه کنید.

⸻

جنس خوب و بد زغال

جنس خوب:

زغال باکیفیت باید هدایت الکتریکی بالا (کمتر از ۱۰ میکرواهم‌متر)، سایش کم (کمتر از ۰.۱ میلی‌متر در ۱۰۰ ساعت کار)، مقاومت حرارتی (تا ۳۰۰ درجه) و خاصیت خودلغزشی (به لطف گرافیت) داشته باشد. برندهای معتبر مانند Saeshin یا NSK زغال‌هایی با این ویژگی‌ها تولید می‌کنند. نشانه‌های خوب: سطح صاف، بدون ترک، فنر قوی و اندازه دقیق.

جنس بد:

زغال‌های ارزان یا تقلبی اغلب از کربن ناخالص ساخته می‌شوند که باعث جرقه‌زنی، گرمای زیاد و سایش سریع می‌شود.

ویژگی‌های بد:

سختی نامناسب (بیش از حد سخت یا نرم)، هدایت ضعیف (بیش از ۵۰ میکرواهم‌متر) و عدم تطابق با کالکتور. این زغال‌ها می‌توانند موتور را در عرض چند هفته خراب کنند. نکته: همیشه زغال اورجینال بخرید و از تست هدایت با مولتی‌متر استفاده کنید.

⸻

زغال چه تأثیری روی کالکتور دارد؟

کالکتور یکی از حساس‌ترین قسمت‌های موتور است و زغال مستقیماً با آن در تماس است.

تأثیر مثبت: زغال خوب کالکتور را تمیز نگه می‌دارد (با سایش ملایم)، جرقه را کاهش می‌دهد و از خوردگی جلوگیری می‌کند. این منجر به عملکرد روان و عمر طولانی‌تر موتور می‌شود.

تأثیر زغال مناسب

          •        تماس نرم و یکنواخت با کالکتور

          •        جلوگیری از ایجاد جرقه زیاد

          •        افزایش عمر کالکتور

          •        عملکرد روان موتور

•  تأثیر منفی: زغال بد باعث سایش بیش از حد (pitting)، ایجاد شیارها، جرقه‌زنی (arcing) و بالا رفتن میکا (mica protrusion) می‌شود. جرقه می‌تواند کالکتور را بسوزاند و سیم‌پیچ‌ها را آسیب بزند. در میکروموتورها، این مشکل باعث لرزش، صدای غیرعادی و افت قدرت می‌شود.

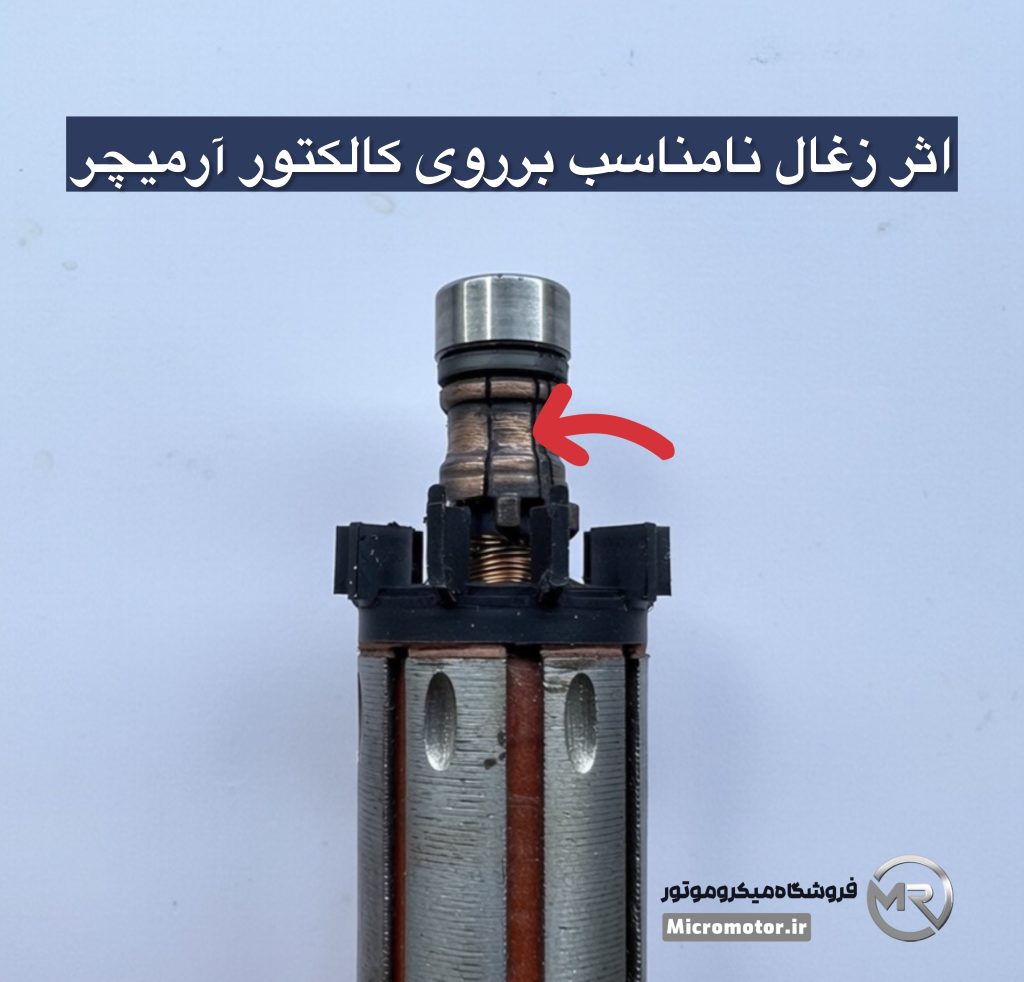

تأثیر زغال نامناسب

          •        ایجاد خط و خش روی کالکتور

          •        افزایش جرقه و حرارت

          •        سوختن سطح کالکتور

          •        کاهش قدرت موتور

اگر کالکتور آسیب ببیند، در بسیاری از موارد نیاز به تراشکاری یا تعویض آرمیچر خواهد بود.

⸻

چرا باید چک شود که کی تمام می‌شود؟

زغال یک قطعه مصرفی است و با کارکرد، سایش می‌یابد. چک نکردن آن می‌تواند منجر به آسیب جدی موتور شود:

•  زمان تعویض:

معمولاً هر ۵۰ تا ۱۵۰ ساعت کار (بسته به مدل و بار). وقتی طول زغال به کمتر از ۵۰% اولیه برسد (معمولاً ۵-۷ میلی‌متر باقی‌مانده)، تعویض کنید. نشانه‌ها: جرقه زیاد، صدای غیرعادی، گرمای بیش از حد یا افت سرعت.

•  چرا چک شود؟

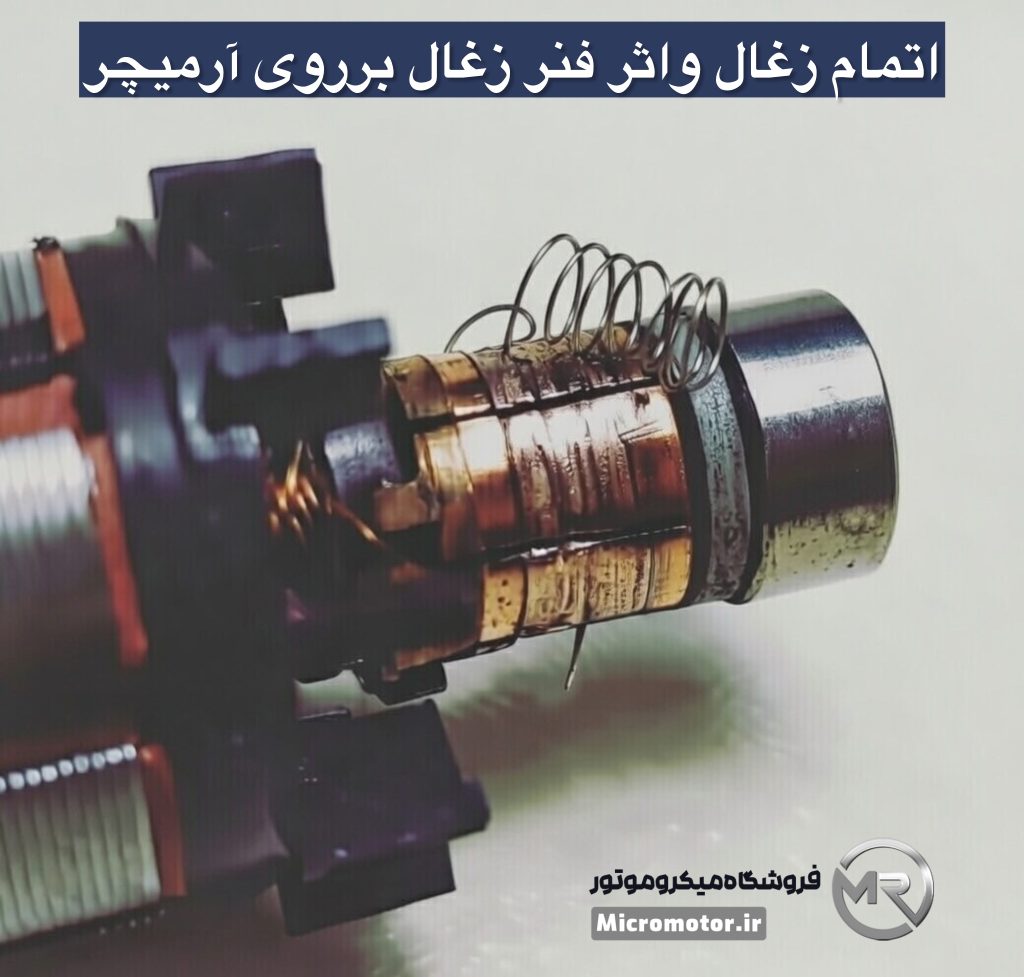

اگر زغال تمام شود، فنر مستقیماً با کالکتور تماس می‌گیرد و آن را خراش می‌دهد، باعث سوختن موتور یا آتش‌سوزی الکتریکی می‌شود. چک منظم (هر ۲۰-۳۰ ساعت) با باز کردن موتور و اندازه‌گیری طول، از هزینه‌های تعمیر جلوگیری می‌کند.

نکته تعمیراتی:

همیشه زغال‌ها را جفت تعویض کنید (حتی اگر یکی سالم باشد) و پس از تعویض، موتور را ۱۰-۱۵ دقیقه بدون بار کار کنید تا زغال “seat” شود.

مشکلات زغال تمام‌شده

          •        قطع و وصل شدن موتور

          •        کاهش قدرت دستگاه

          •        جرقه زیاد داخل موتور

          •        آسیب به کالکتور

          •        سوختن آرمیچر

در برخی موارد، ادامه کار با زغال تمام‌شده می‌تواند باعث سوختن کامل موتور شود.

⸻

هر چند وقت یک‌بار باید زغال میکروموتور تعویض شود؟

بسته به نوع استفاده:

استفاده سبک (خانگی یا کم‌کار)

          •        هر 6 تا 12 ماه یک‌بار بررسی شود

استفاده نیمه‌حرفه‌ای

          •        هر 3 تا 6 ماه بررسی

استفاده حرفه‌ای و مداوم

          •        هر 1 تا 3 ماه بررسی زغال توصیه می‌شود

نکته مهم:

اگر طول زغال به کمتر از حدود یک‌سوم اندازه اولیه برسد، باید تعویض شود

⸻

علائم خرابی یا تمام شدن زغال در سوهان برقی

اگر دستگاه این نشانه‌ها را دارد، زغال باید بررسی شود:

          •        افت قدرت موتور

          •        صدای غیرعادی

          •        بوی سوختگی

          •        جرقه زیاد داخل دستگاه

          •        قطع و وصل شدن هنگام کار

⸻

زغال میکروموتور Strong

زغال‌های سری استرانگ معمولاً ابعاد کوچک‌تری دارند و برای هندپیس‌های رایج این برند طراحی شده‌اند.

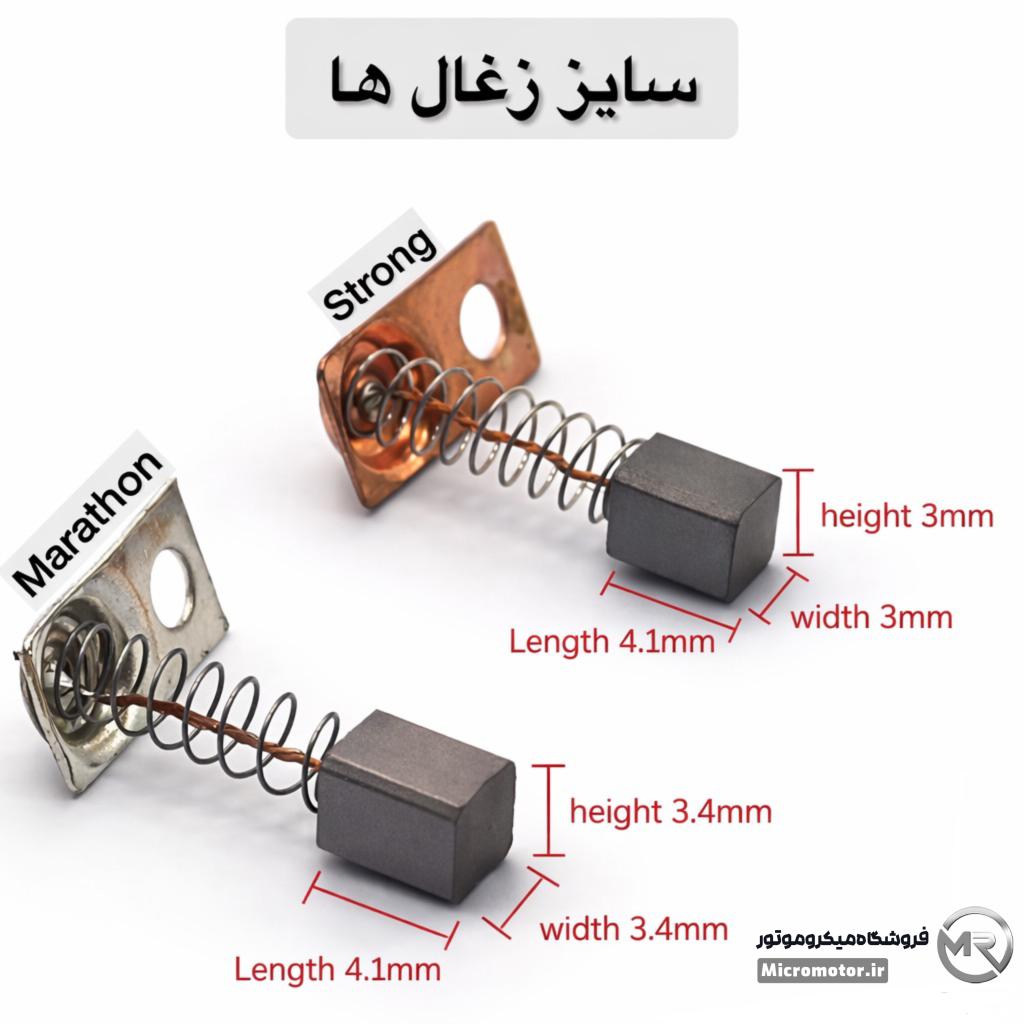

ابعاد تقریبی:

          •        طول: 4.1 میلی‌متر

          •        عرض: 3 میلی‌متر

          •        ارتفاع: 3 میلی‌متر

ویژگی‌ها

          •        مناسب برای هندپیس‌های سری Strong

          •        رسانایی بالا و جرقه‌زنی کمتر

          •        عملکرد نرم و یکنواخت موتور

زغال میکروموتور Marathon

زغال‌های ماراتن کمی بزرگ‌تر از مدل استرانگ هستند و برای هندپیس‌های این برند ساخته شده‌اند.

ابعاد تقریبی:

          •        طول: 4.4 میلی‌متر

          •        عرض: 3.4 میلی‌متر

          •        ارتفاع: 3.4 میلی‌متر

ویژگی‌ها

          •        مناسب برای هندپیس‌های Marathon

          •        دوام و طول عمر بالا

          •        انتقال جریان یکنواخت به کلکتور

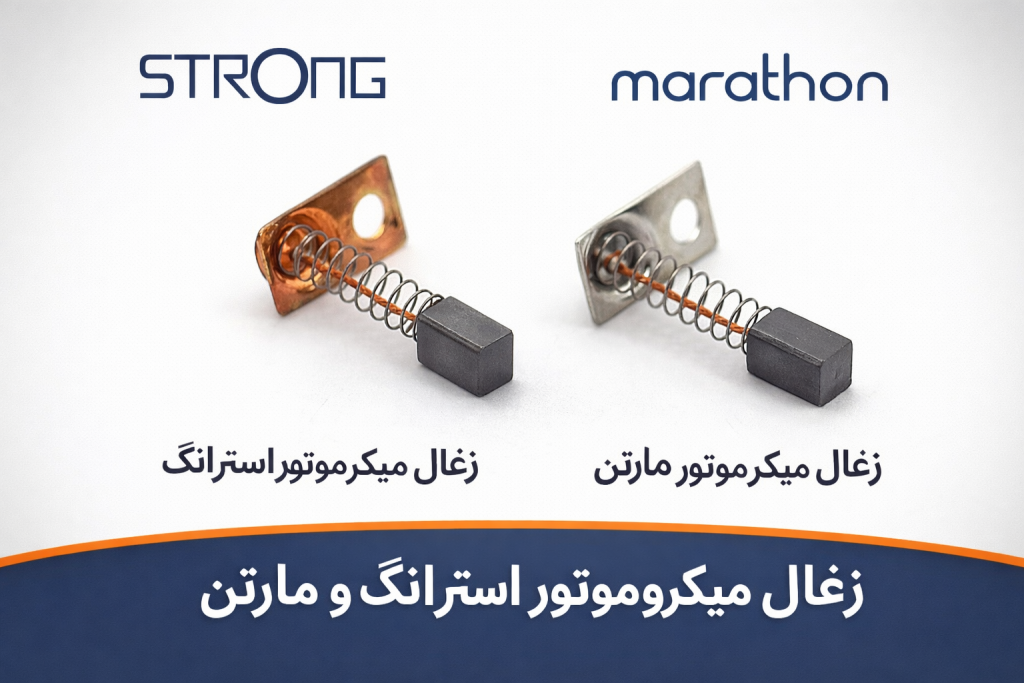

تفاوت زغال Strong و Marathon

          •        زغال ماراتن کمی بزرگ‌تر از زغال استرانگ است.

          •        هر مدل برای هندپیس مخصوص به خود طراحی شده و جایگزین یکدیگر نیستند

سایز زغال میکرو نکس

ابعاد زغال‌های NX بسته به مدل هندپیس ممکن است کمی متفاوت باشد، اما در بیشتر مدل‌های رایج:

ابعاد تقریبی:

          •        طول: حدود 4 تا 4.2 میلی‌متر

          •        عرض: حدود 3 میلی‌متر

          •        ارتفاع: حدود 3 میلی‌متر

این ابعاد نزدیک به زغال‌های استرانگ است، اما همیشه باید بر اساس مدل دقیق هندپیس انتخاب شود.

⸻

نتیجه‌گیری

زغال در میکروموتورها نقش کلیدی در انتقال جریان و حفظ عملکرد دارد. انتخاب جنس مناسب، چک منظم و تعویض به‌موقع، عمر دستگاه را افزایش می‌دهد. اگر تعمیرکار هستید، همیشه از ابزارهای دقیق مانند میکرومتر برای چک استفاده کنید. برای خرید زغال اورجینال یا مشاوره، به بخش محصولات micromotor.ir مراجعه کنید. اگر سؤالی دارید، در کامنت‌ها بنویسید!
